聚丙烯酰胺是一種應(yīng)用很廣的線狀的有機(jī)高分子聚合物，具有良好的增稠、降阻、粘合、絮凝等特性，不同特性使得它應(yīng)用于不同的行業(yè)之中。那么聚丙烯酰胺是怎么生產(chǎn)的？生產(chǎn)聚丙烯酰胺的原材料是什么？聚丙烯酰胺溶解方法是什么？濮陽市恒泰環(huán)�？萍加邢薰緸榇蠹以敿�(xì)解答這些問題：
一、聚丙烯酰胺生產(chǎn)原材料是什么？
聚丙烯酰胺生產(chǎn)方法主要分為共聚法和均聚法，聚合工藝決定了成品分子量高低及使用效果的差距。不同生產(chǎn)方法所需的原料也有所區(qū)別，如均聚法原料為丙烯酰胺單體（AM），而生產(chǎn)丙烯酰胺單體原料為丙烯腈。共聚法原料為丙烯酰胺和丙烯酸或丙烯酸鈉，共聚法無需水解工藝，并且生產(chǎn)周期短，無氨氣污染。
二、聚丙烯酰胺是怎么生產(chǎn)的？
1.聚丙烯酰胺是采用丙烯酰胺（acrylamide)為單體，通過過氧化苯甲酰（BPO)引發(fā)聚合而成的。操作過程如下（或者你可查找有關(guān)高分子化學(xué)的書籍）：在三頸瓶中，將丙烯酰胺溶解在蒸餾水中（10%濃度），開始向體系通入氮?dú)猓?0分鐘后，加入一定量的BPO（BPO的投加量視你想得到多大分子量的聚丙烯酰胺而定，BPO加得越多，聚丙烯酰胺分子量就越小），裝上回流冷凝管、攪拌裝置，開始攪拌，并在同時水浴加熱至50℃左右，反應(yīng)開始，反應(yīng)中應(yīng)持續(xù)通氮?dú)狻ｋS著反應(yīng)進(jìn)行，體系粘度增加。1小時后，反應(yīng)停止。

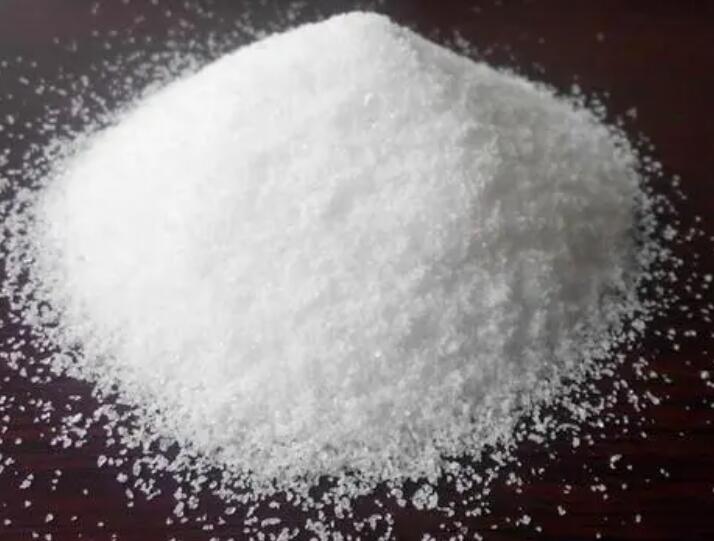

2.將反應(yīng)物倒于燒杯中，向燒杯中緩緩加入無水乙醇或丙酮，并不斷攪拌，這是聚丙烯酰胺開始析出，當(dāng)不再有白色固體析出時，將所得的白色固體于紅外燈下烘干，研磨至粉末裝即得聚丙烯酰胺。所得的聚丙烯酰胺通過測定粘度可以得出分子量（一般分子量500萬左右）；使用BPO前，應(yīng)用丙酮進(jìn)行重結(jié)晶提純后置于干燥器中陰冷處保存，否則聚合反應(yīng)很難開始。
三、聚丙烯酰胺溶解方法是什么？

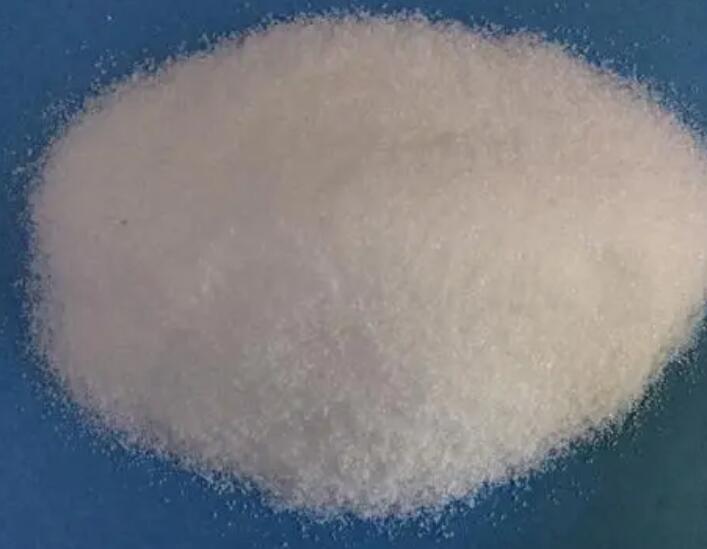

1、聚丙烯酰胺不能直接投加到污水中，在使用前必須先將它完全溶解于水，再用其水溶液去處理污水。
2、一般自來水都適合于配制聚丙烯酰胺溶液，不可使用污水溶解，常溫的水即可。強(qiáng)酸、強(qiáng)堿、高鹽的水不適于用來配制，水溫低于5℃時溶解很慢，水溫提高后溶解速度會加快，但40℃以上會使聚丙烯酰胺加快降解，影響使用效果。
3、聚丙烯酰胺的溶液配比濃度建議為0.1%到0.3%，即1升自來水中加1到3克干粉。如果配制罐小而每天用藥量大，建議配的稍濃一些(如0.3%)；分子量很高時,建議配的稍稀一些(如0.1%)；溶液投到污水中，如因設(shè)備原因分散狀況不好時，配比濃度可稍稀一些�？傊�，配比濃度過高，會造成攪拌器馬達(dá)負(fù)荷過大，也會造成進(jìn)入污水后分散狀況不好，影響使用效果，配稀一些有助于提高使用效果。
4、配制成的溶液不要使用離心泵轉(zhuǎn)移，以免高速旋轉(zhuǎn)的葉片造成分子鏈剪切，降解分子量。
5、聚丙烯酰胺配制的具體方法如下：在容器(如實驗室的燒杯，工廠的配藥罐)中加入一定量的清水，按清水量及濃度計算所需的干粉量，稱出產(chǎn)品；然后開啟電動攪拌器，將清水?dāng)嚦鲣鰷u，攪拌器葉片末端的線速度不要超過8米/秒，以免造成剪切；但不能太慢，以免聚合物顆粒浮在水面上，或在水中下沉、結(jié)團(tuán)。在加入時需將干粉緩緩撒入水的漩渦中，直到撒完，需注意干粉顆粒進(jìn)入水里后會互相粘連、結(jié)團(tuán)，然后再攪拌一段時間，使顆粒充分溶解，較后成為均勻、透明、粘稠的溶液，并且無肉眼可見的團(tuán)塊為溶解完全。
溶解攪拌時間可按下面確定：
在夏季水溫較高時，陰離子、陽離子聚丙烯酰胺需攪拌45分鐘左右，非離子聚丙烯酰胺需攪拌1小時左右。
在冬季水溫較低時，陰離子、陽離子聚丙烯酰胺需攪拌1.5小時左右，非離子聚丙烯酰胺需攪拌2小時左右。
PAM能使懸浮物質(zhì)通過電中和，架橋吸附作用，起絮凝作用；能通過機(jī)械的、物理的、化學(xué)的作用，起粘合作用；PAM能有效地降低流體的摩擦阻力，水中加入微量PAM就能降阻50—80%；PAM在中性和酸條件下均有增稠作用，當(dāng)PH值在10以上PAM易水解。呈半網(wǎng)狀結(jié)構(gòu)時，增稠將更明顯。
濮陽市恒泰環(huán)保科技有限公司是一家專業(yè)生產(chǎn)、研發(fā)、銷售為一體的聚丙烯酰胺生產(chǎn)廠家，如果有需要聚丙烯酰胺的朋友，可及時與我們聯(lián)系。
